Помпа-резервуар EK-Pro Pump Reservoir Manifold X3 D5 Acetal

Помпа-резервуар с манифолдом для компактного контура СЖО

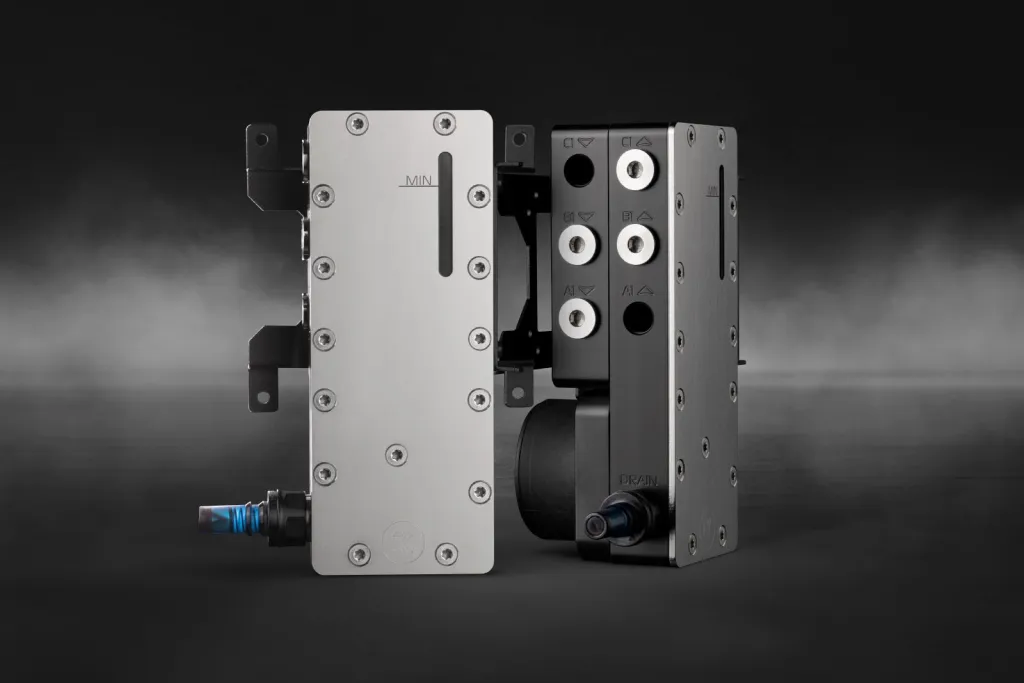

EK-Pro Pump Reservoir Manifold X3 D5 Acetal — помпа-резервуар с манифолдом для рабочих станций с одним процессором и одной видеокартой. Устройство объединяет три узла контура: помпу D5 с PWM-управлением, резервуар объёмом 120 мл и распределительный коллектор с восемью портами G1/4″. Такое решение сокращает число трубок и соединений в СЖО и упрощает первичную сборку и последующее обслуживание.

Назначение и совместимость

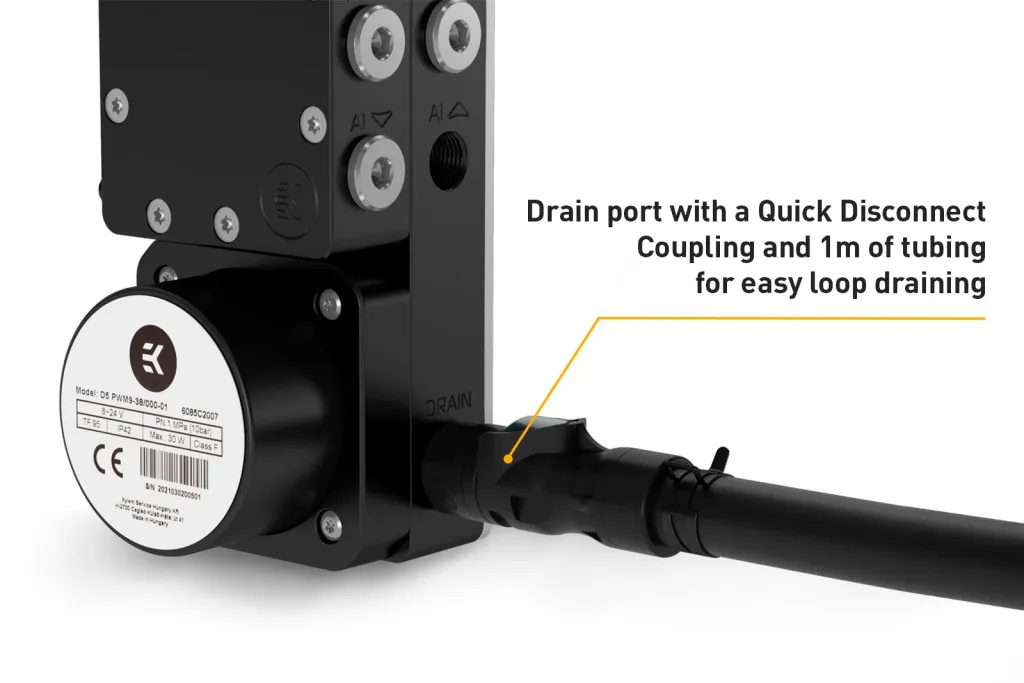

Шесть портов манифолда заранее распределены под один водоблок CPU, один водоблок GPU и один радиатор. Ещё один порт служит для заливки хладагента, последний — для слива через быстроразъёмное соединение QDC. Узел совместим со всеми водоблоками и радиаторами EK-Pro со стандартной резьбой G1/4″. Питание подаётся через разъём SATA, управление оборотами — по 4-контактному разъёму PWM.

Конструкция и материалы

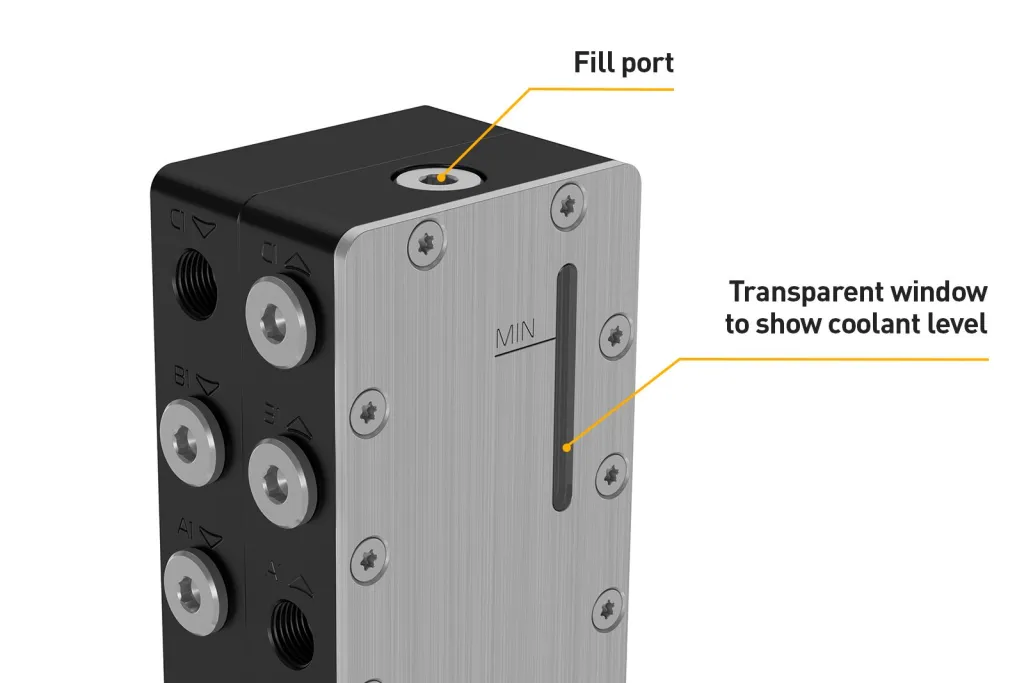

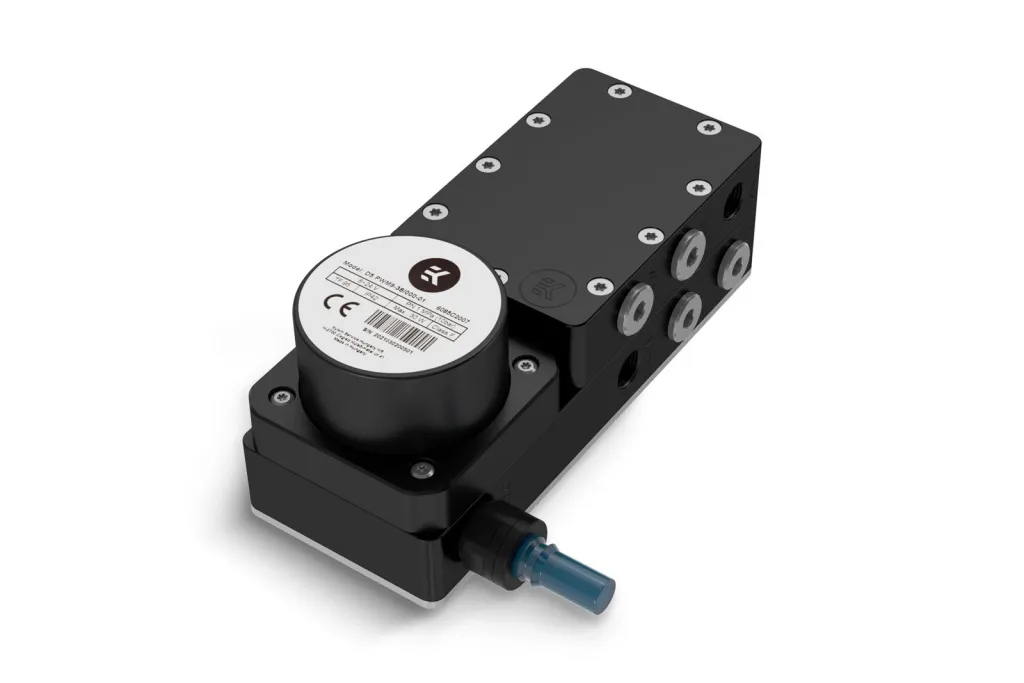

Корпус резервуара выполнен из чёрного POM Acetal; в конструкции также применены нержавеющая сталь, никелированная латунь, ABS и уплотнения EPDM. Акриловое окно позволяет контролировать уровень и состояние хладагента без разборки. Помпа построена на электронно-коммутируемом сферическом моторе; материалы мотора — нержавеющая сталь, PPS-GF40, оксид алюминия, уплотнительные кольца EPDM. Габариты узла без системы крепления — 115 × 180 × 75 мм, масса 1,462 кг.

Гидравлика и управление

• Максимальный напор 3,9 м, максимальный расход 1500 л/ч.
• Номинальное напряжение 12 В DC, потребляемая мощность 23 Вт.
• Диапазон PWM около 20–100 %; при отсутствии сигнала PWM помпа работает на 100 %.
• Диапазон рабочих температур 5–60 °C.

Монтаж

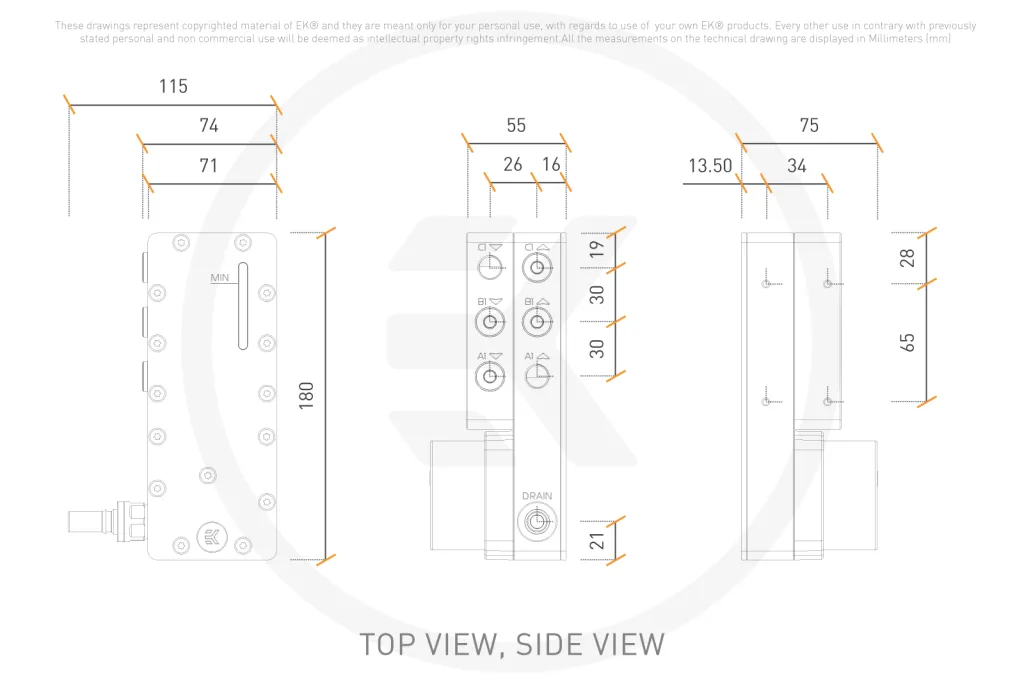

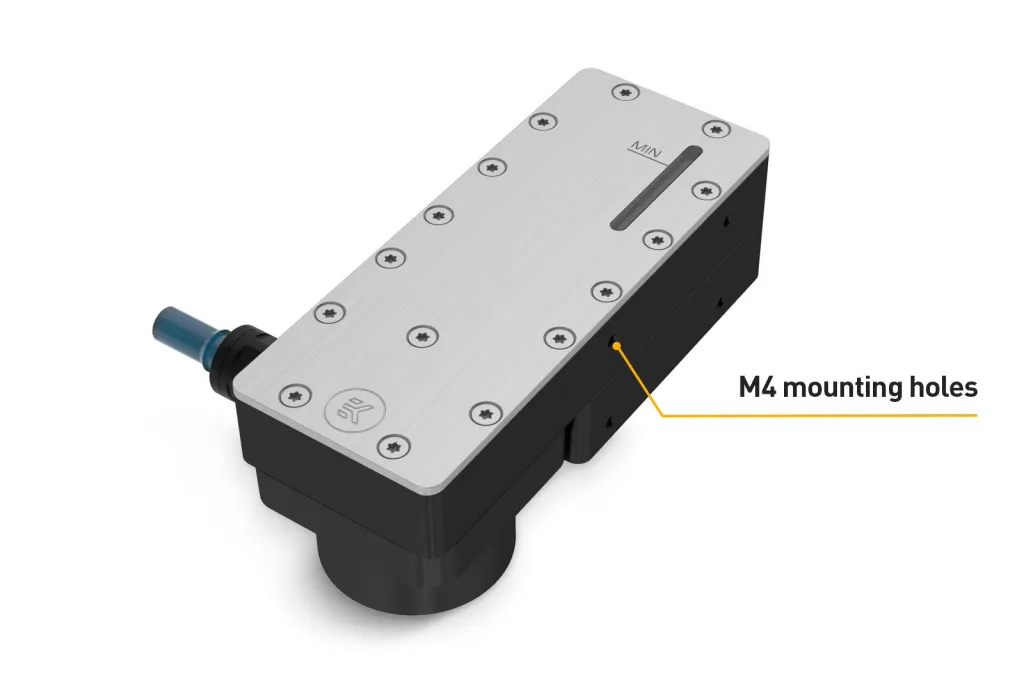

Крепление в корпус — на кронштейн из комплекта. Габаритный чертёж для планирования интеграции — на вкладке «Документация».

Комплект поставки

• 1 × EK-Pro Pump Reservoir Manifold X3 D5 Acetal
• 1 × монтажный кронштейн
• Быстроразъёмное соединение QDC
• 1 × трубка ZMT длиной 1 м
• Шестигранные ключи 6 мм и 2,5 мм
• 5 × заглушки G1/4″

Поставка в Россию и СНГ

Помпы-резервуары EK-Pro поставляются в Россию, Казахстан, Беларусь и Узбекистан. Чтобы подобрать узел под ваш контур и получить условия поставки, запросите коммерческое предложение.
