Водоблок EK-Pro GPU WB H200 NVL Nickel + Inox

Для каких систем

EK-Pro GPU WB H200 NVL Nickel + Inox — водоблок для NVIDIA H200 NVL Tensor Core, PCIe-ускорителя для HPC- и AI-стоек. Он создан для серверов, где H200 NVL ставятся плотно и нужно удержать всю гидравлику в пределах одного слота PCIe и вертикального габарита шасси FHFW. Блок занимает ровно один слот и использует терминал стоечного типа (Rack), поэтому переход с воздушного охлаждения не требует переделки компоновки корпуса.

Двухпроходная схема охлаждения

Кристалл GPU, стек HBM и VRM закрыты одним корпусом. Внутренний канал проложен так, что хладагент дважды проходит по всей площади печатной платы, прежде чем выйти из блока. Это увеличивает время контакта с областью HBM и VRM — для H200 NVL важно, поскольку тепловыделение памяти пространственно отделено от зоны контакта с кристаллом.

Материалы и монтаж

Основание — медь с никелевым покрытием, фрезерованная на ЧПУ; верх — нержавеющая сталь лазерной резки; уплотнения — кольца EPDM по всему периметру. Латунные стойки предустановлены. Опорная пластина (бэкплейт) защищает плату от прогиба под давлением контура и вибрацией серверного шасси.

Терминал из POM Acetal с двумя портами G1/4″ направляет подключение к задней панели корпуса, удерживая контур в вертикальном габарите стандартного FHFW-шасси. Подключение к комплектам быстроразъёмных соединений EK-Pro QDC — напрямую, без переходников.

Температура и габариты

• Рабочая температура 5–60 °C; давление — единое для каталога EK-Pro (см. характеристики).

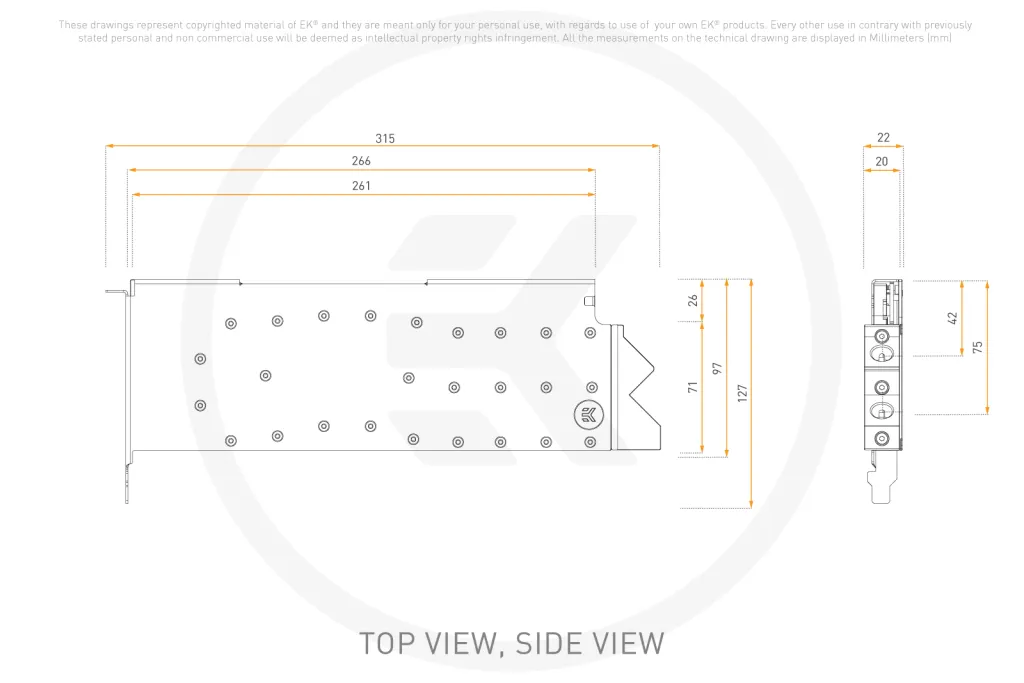

• Габариты 315 × 127 × 22 мм, масса 1,298 кг.

Установка

Производитель опубликовал 11-минутное видео полной процедуры установки — от подготовки карты до проверки на протечки, снятое на референсной плате NVIDIA. Работы ведутся на антистатической поверхности при отключённом питании, без избыточного усилия на плату.

Комплект поставки

• Водоблок EK-Pro GPU WB H200 NVL
• Опорная пластина (бэкплейт)
• Крепёжный механизм с ввинчиваемыми латунными стойками
• Необходимые винты, гайки и шайбы
• Термоинтерфейсный материал

Поставка в Россию и СНГ

LM TEK поставляет водоблоки для NVIDIA H200 NVL и остальные компоненты контура EK-Pro в Россию, Казахстан, Беларусь и Узбекистан. Опишите конфигурацию сервера и число ускорителей — подберём манифолд, QDC-комплекты и подготовим КП.
