Водоблок EK-Pro CPU WB 4189 Rack Ni + Acetal

Водоблок для Intel LGA 4189 в стоечных серверах 1U

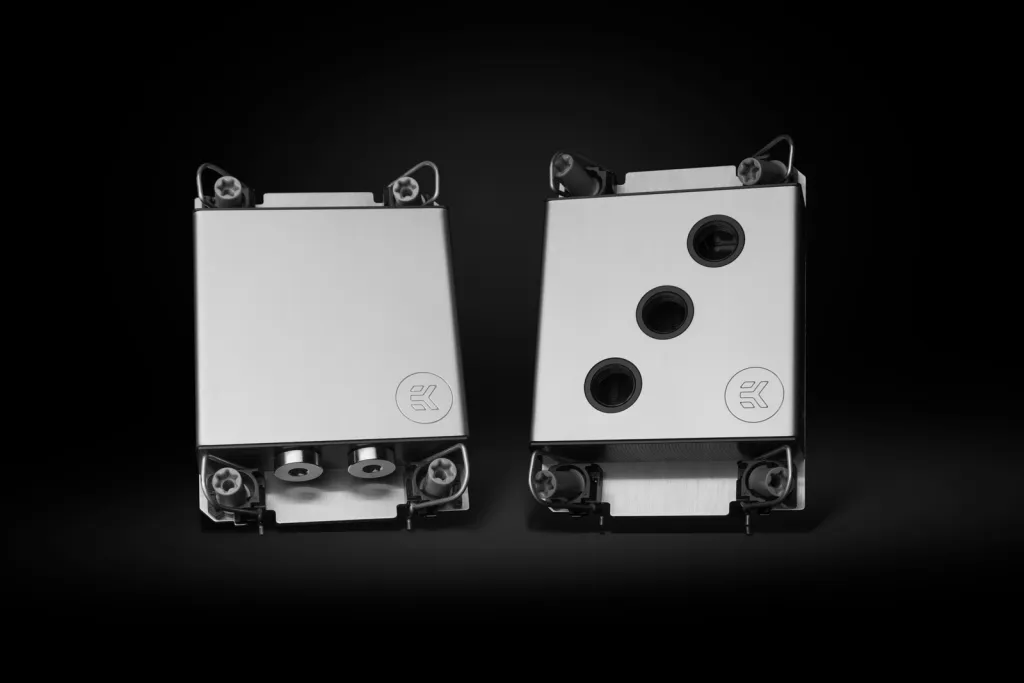

EK-Pro CPU WB 4189 Rack Ni + Acetal — водоблок для Intel LGA 4189, разработанный под ограничение по высоте серверного шасси 1U. Вместо трёх верхних портов здесь установлен терминал rack-типа с четырьмя резьбовыми выводами G1/8″ на боковой грани. Трубки уходят горизонтально вдоль платы, поэтому над блоком не требуется дополнительный зазор, и водоблок помещается под крышку стоечного сервера вместе с фитингами. Это принципиальное отличие от стандартной версии 4189, которая рассчитана на башенные корпуса и высокие шасси.

Зачем нужен rack-терминал

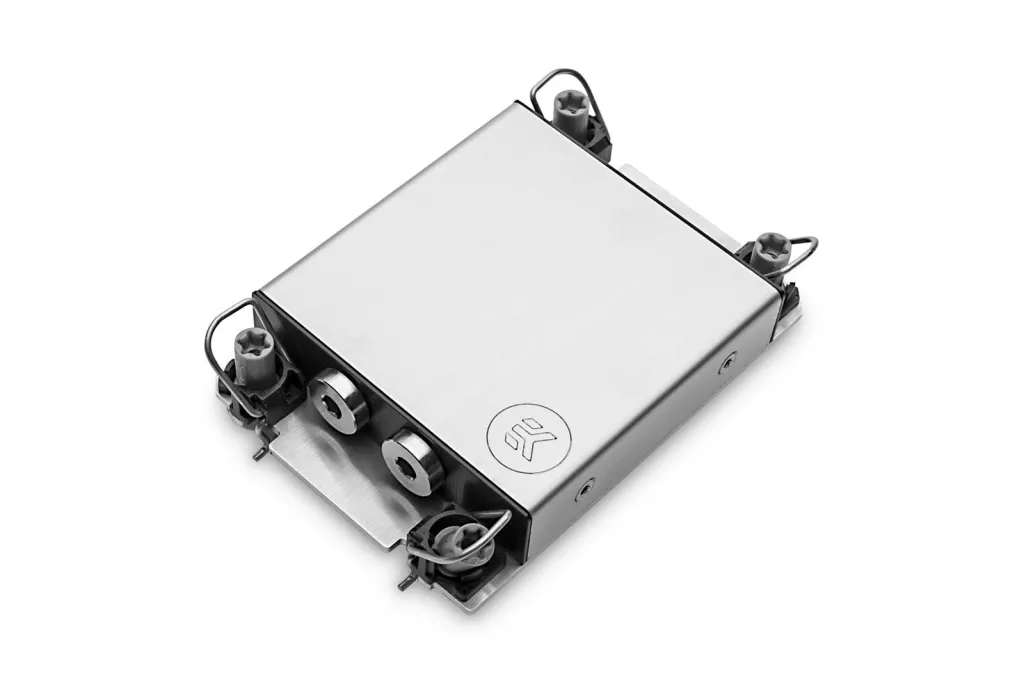

В 1U-сервере пространство над процессором измеряется миллиметрами: вертикальные фитинги G1/4″ туда не помещаются. Четыре боковых порта уменьшенного размера G1/8″ решают задачу иначе: два из них используются как вход и выход, оставшиеся два можно закрыть заглушками из комплекта или задействовать под вторую линию — например, для соединения двух сокетов в одном контуре.

Совместимость

Только процессоры Intel с сокетом LGA 4189. Прижимная рамка из лазерно вырезанной нержавеющей стали фиксируется винтами Torx T30 и обеспечивает одинаковое усилие прижима по всей поверхности IHS.

Материалы

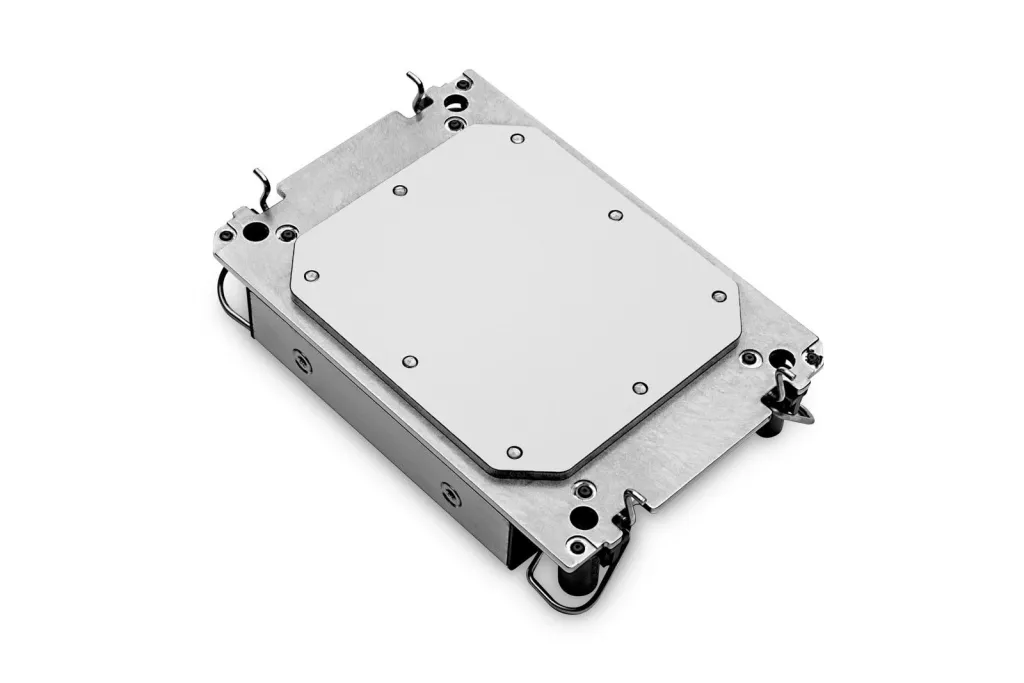

• Основание — чистая медь с гальваническим никелированием.
• Верх — чёрный POM Acetal, обработанный на ЧПУ, химически совместим со стандартными хладагентами.
• Габариты 113 × 78 × 22,2 мм, масса 0,481 кг.

Параметры контура

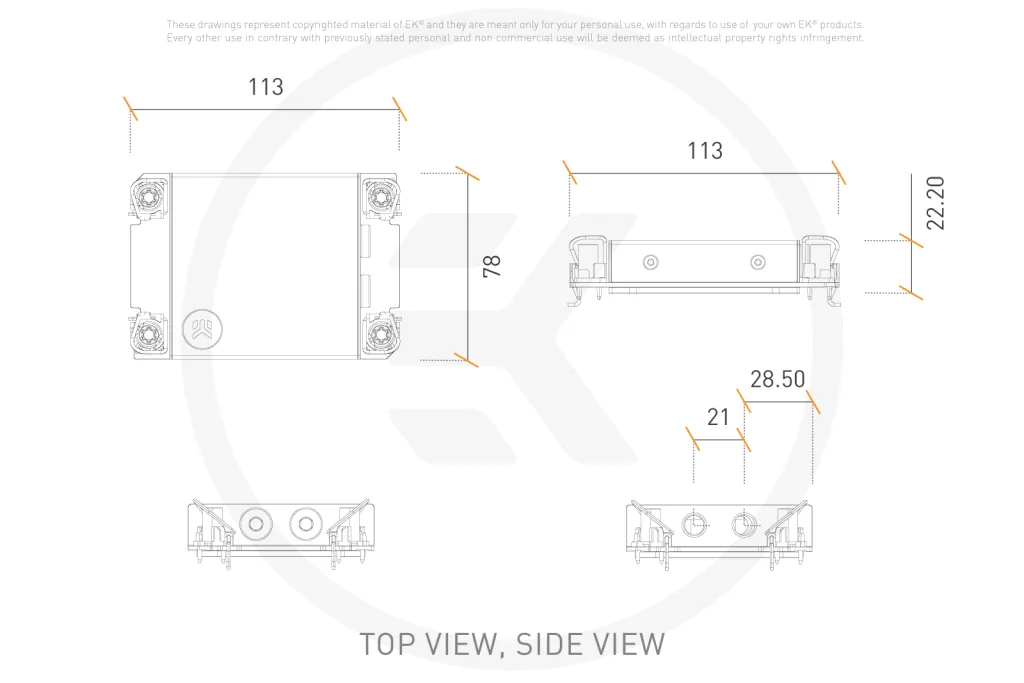

Температура хладагента — от 5 до 60 °C. Габаритный чертёж на вкладке «Документация» помогает проверить зазоры до планок DIMM и стенок шасси. Рекомендованная схема — совместно с EK-Pro Pump Reservoir Manifold и комплектами QDC для обслуживания без слива.

Комплект поставки

• 1 × водоблок EK-Pro CPU WB 4189 Rack Ni + Acetal;
• 2 × заглушки EK G1/8″;
• мультиключ EK-Loop (6, 8, 9 мм);
• 1 × ключ Torx T30, 1 × шестигранник 5 мм;
• термопаста (1 г).

Поставка в Россию и СНГ

Водоблоки EK-Pro серии Rack поставляются в Россию, Казахстан, Беларусь и Узбекистан. Отправьте запрос КП с указанием количества серверов и сокетов — подготовим предложение с фитингами и манифолдами под 1U-платформу.
